Что такое теплосчетчик

Теплосчетчик — это прибор учёта потреблённого тепла. С помощью этого устройства можно сэкономить свои деньги, так как вы будете платить не по сомнительным нормативам, а только за тепло, которое потребили сами. Никаких переплат.
Как среди множества моделей изделия выбрать ту, которая подойдет именно вам? Важно не упустить ни одной детали: оценить место установки, проанализировать конструкцию тепловых сетей, изучить особенности монтажа индивидуального изделия, заключить договор с со специализированной компанией, занимающейся обслуживанием устройства. Из-за возможных сложностей некоторые люди так и не решаются приобрести счетчик отопления.

Несмотря на многообразие моделей, отличающихся параметрами и устройством, имеющих преимущества и недостатки, принцип работы индивидуального счетчика отопления одинаков. Это изделие, измеряющие температуру, а также расход воды на входе и выходе трубопровода объекта теплоснабжения.

Снятие и установка счетчика отопления

Чтобы отремонтировать неисправный прибор, владелец жилья вызывает сотрудника обслуживающей фирмы, оповещает теплоснабжающую компанию. Если для восстановления теплосчетчика нужен демонтаж, об этом составляется акт с подписями представителей обеих компаний. На время сложного ремонта с полной заменой неисправных деталей в отопительный стояк устанавливается подменный прибор.

Квартирный теплосчетчик устанавливается только в частных домах с одним владельцем или многоквартирных жилых комплексах с коллективным узлом учета. Для первичной установки теплоизмерительного узла нужно провести собрание жильцов, правильно выбрать фирму для монтажа и техобслуживания. Опытные лицензированные компании:

• разработают технический проект и монтажные планы;
• получат нужные разрешения;
• подберут приборы для безаварийной работы на старых трубопроводах;
• проведут сложные сантехнические работы (с нарезкой резьб, установкой дополнительных кранов, штуцеров, переходников);
• заключат с жильцами договор на постоянное техобслуживание.

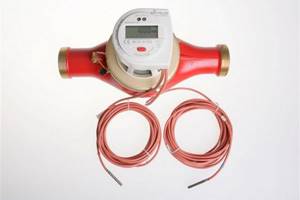

Состав теплосчетчика

Состав счетчика отопления достаточно прост. В изделие входит:

• Вычислитель количества теплоты
• Датчика расхода
• Датчики температуры
• Датчики избыточного давления
• Источники электропитания

Центральный компонент прибора — тепловычислитель. Основные преимущества данных вычислителей:

• Гибкая настройка.
• Удобны в использовании.
• Понятный интерфейс.

Вычислители наделены выходами для подключения компьютера, модема или принтера. Это обеспечивает дистанционное получение данных по потреблению тепла и параметрам теплоносителя.

Принцип работы теплосчетчика

Принцип работы индивидуального изделия построен на вычислении величины тепла при помощи данных, которые поступают от датчика расхода теплоносителя и двух датчиков температуры. Измеряется количество воды, проходящее через систему отопления. Также учитывается разница между температурой на входе и температурой на выходе.

Количество теплоты рассчитывается по следующей формуле:

Q = G * (t1 — t2), гКал/ч, где:

• G — массовый расход воды, т/ч;
• t1,2 — температура на входе и выходе, °С.

На вычислить поступают все данные с датчиков. Затем происходит обработка полученной информации. После определения значения потребления тепла вычислитель записывает данные в архив. Потребленное тепло отображается на дисплее устройства. Не составит труда снять показания прибора.

Факторы, влияющие на корректность работы счетчика

Тепловые счетчики «Пульсар» являются высокоточными приборами, работающими с минимальной погрешностью. Однако есть несколько внешних факторов, которые могут повлиять на уровень погрешности. К ним относятся:

• тепловая разница менее 3 градусов Цельсия;
• нарушение циркуляции воды в трубопроводе, что влечет существенное снижение расхода;
• нарушение технологий монтажа (неправильная установка термодатчиков, неправильно заданное направление и другие нарушения);
• низкое качество теплоносителя (наличие большого количества окалины, высокая жесткость);
• низкое качество трубопровода (загрязненность, коррозия).

При разнице терморежимов в подающей трубе и обратке более 3 градусов Цельсия счетчик работает в допустимом диапазоне погрешностей. Если разница температур менее 3 градусов Цельсия, возможно изменение погрешности в большую сторону. При этом прибор все равно работает в обычном режиме, вычисляет расход тепловой энергии.

Точность теплосчетчика и его погрешности

Ни один точный прибор не застрахован от погрешностей. Теплосчетчик не стал исключением. Суммарная погрешность при измерении тепла состоит из погрешностей:

• Вычислителя.
• Термодатчиков.
• Расходомера.

Допустимая погрешность теплосчетчиков, установленных в квартирах, составляет не более 10%. Однако эта цифра может быть выше. На увеличение реальной погрешности измерений по сравнению с базовой оказывают влияние следующие возможные факторы:

• Неправильный монтаж, который не соответствует требованиям производителя. Особенно часто эта проблема встречается у людей, которые воспользовались услугами нелицензионной организации. В этом случае изготовитель не берет на себя обязательства по гарантии.
• Амплитуда температуры на входе и на выходе теплоносителя не достигает 30 градусов.
• Трубы плохого качества, жёсткая вода с механическими примесями, которая используется непосредственно в теплоносителе.
• Когда расход теплоносителя составляет значение ниже установленного минимального, которое зафиксировано в технических характеристиках прибора.

Индивидуальные приборы учета тепла

Установка индивидуального счетчика тепла не обязательна. Он монтируется по желанию владельца квартиры, о чем сказано в Постановлении Правительства РФ от 06.05.11 №354 (п.3 ст.33 раздел V).

Согласно Приказу Минрегионразвития от 29.12.11 №627, индивидуальные счетчики запрещено ставить в квартиры с вертикальной разводкой.

Кроме того, чтобы в расчетах за отопление учитывались показания квартирных счетчиков, они должны быть установлены в каждом жилом и нежилом помещении МКД наряду с общедомовым прибором учета теплоэнергии.

Больше информации о разновидностях индивидуальных приборов учета тепла и их назначении содержится в материале «Теплосчетчики на отопление в квартире”.

В чем измеряется потреблённое тепло

Потребленное тепло измеряется в гигакалориях (Гкал). Данная единица измерения примеряется уже достаточно давно. Однако она принадлежит к внесистемным. Теплосчетчики, которые производят в европейских странах, расчёт тарифа потреблённого тепла вычисляют в ГигаДжоулях (система СИ). Иногда встречается и общепринятая международная внесистемная единица измерения кВт*ч (kWh).

Затруднений при расчете платы за отопление, связанных с различием систем измерений ресурсоснабжающих организаций, возникнуть не должно. С помощью специального коэффициента одну единицу измерения можно с лёгкостью перевести в другую.

Как правильно передать показания

Хотя теплосчетчик имеет простой и понятный интерфейс, владелец прибора нередко сталкивается с проблемой передачи показаний. Некоторые пользователи квартир не понимают, как функционирует прибор учёта, как снимать и отправлять данные с дисплея.

Чтобы избежать возможных трудностей, нужно внимательно ознакомиться с паспортом изделия. В инструкции даны ответы на самые распространённые вопросы, подробно описаны характеристики теплосчетчика, а также тонкости, связанные с его обслуживанием.

Выделяют несколько способов съема показаний с прибора учёта:

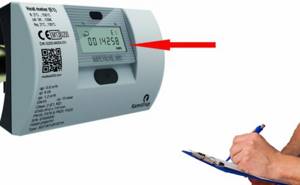

1. Если у теплосчетчика жидкокристаллический дисплей, то необходимо визуально зафиксировать данные измерений. Для этого важно перейти в нужный раздел меню при помощи специальной кнопки.
2. ОРТО-передатчик. Он входит в базовую комплектацию устройств, произведенных в Европе. С помощью этого метода пользователь может перебросить на компьютер данные о функционировании теплосчетчика, а также распечатать их при необходимости.
3. Радиомодуль. Эта комплектующая деталь входит в состав некоторых устройств. При помощи беспроводного метода радиомодуль дистанционно передаёт данные. Когда приёмник попадает в зону функционирования сигнала, данные об измерениях показаний записываются и передаются в ресурсоснабжающую организацию. Часто приёмник закрепляют на машинах, оказывающих коммунальные услуги. Например, когда мусоровоз следует по заданному маршруту, он собирает показания с оказавшихся в радиусе действия приборов учёта.
4. M-Bus модуль. В отдельных приборах учёта входит в поставку. Цель M-Bus модуля — подключение теплосчетчика к сети централизованной системы по сбору показаний ресурсоснабжающими организациями. С помощью кабелей «витая пара» группу теплосчетчиков объединяют в слабо очную сеть. Далее присоединяют к концентратору, задачей которого является периодический опрос. Затем происходит формирование отчета, который и отправляется в ресурсоснабжающую организацию. Кроме того, данные можно вывести на экран компьютера.

Процедура установки коллективного прибора учета тепла

Если централизованная система теплоснабжения располагает технической возможностью установки общедомового прибора учета тепловой энергии, он должен быть установлен.

Во вновь построенных домах приборы учета энергии устанавливаются до сдачи объекта в эксплуатацию. Это требование содержит закон об установке общедомового счетчика от 23.11.2009 в пп.7-8 статьи 11, а п.9 статьи 13 определяет зону ответственности по установке ОДПУ в домах, где он отсутствует.

Чтобы в доме появился общедомовой прибор учета, необходимо пройти несколько этапов процедуры его установки.

1. Собрание собственников многоквартирного дома (МКД) — основание для того, чтобы была проведена установка теплосчетчиков на отопление в многоквартирном доме.
2. Собрание может инициировать Управляющая компания. В ТСЖ, ЖСК, ЖК собрание проводится на основании заявления собственников, достаточно 10% подписей от общего числа голосов.
3. Технические условия на установку ОДПУ, в соответствии с которыми будет производиться его проектирование и установка, выдает теплоснабжающая организация.
4. Проект на установку и смету на проведение работ готовит проектная организация с учетом конкретного места установки и указанием модели прибора.
5. Согласование проекта в теплоснабжающей организации, выдавшей техусловия.
6. Приобретение утвержденного проектом ОДПУ, обязательно с поверительным клеймом.
7. Установка ОДПУ и ввод счетчика в эксплуатацию.

Узнайте подробнее, как производится установка общедомовых приборов учета в многоквартирных домах.

Организации, ответственные за установку ОДПУ

Согласно закону №261-ФЗ, обязанность по установке коллективного прибора учета тепловой энергии возлагается на собственников квартир многоэтажного дома, которые должны осуществить данное мероприятие самостоятельно, выбрав поставщика оборудования и подрядчика для проведения работ.

Допустив, что будут существовать дома, не оснащенные ОДПУ, законодатели определили, кто должен устанавливать счетчики на тепло в таком случае. Так, если на 1 июля 2012-го года в домах отсутствовал прибор учета тепла, обязанность по его установке перекладывалась на ресурсоснабжающую организацию (РСО).

Кроме того, РСО обязана подготовить предложения об оснащении многоквартирных домов приборами учета и провести соответствующие работы, что подтвержденр в письме ФАС России от 08.12.11 № АГ/45584.

Таким образом, распространенная информация о том, что управляющая компания устанавливает счетчики на отопление, ошибочна. Задача УК заключается лишь в том, чтобы:

• довести до сведения собственников квартир МКД необходимость установки коллективного счетчика тепла;
• организовать собрание;
• оформить протокол согласия.

Мероприятия по установке прибора могут проводить организации-поставщики теплоэнергии или специализированные компании, которые имеют:

1. Квалифицированных специалистов в штате компании.
2. Разрешение на выполнение соответствующего вида работ, выданное СРО.

Виды счетчиков тепла

Существуют следующие виды теплосчетчиков:

• Тахометрический или механический.
• Электромагнитный.
• Ультразвуковой.
• Вихревой.

Рассмотрим каждый вид более подробно.

Тахометрический или механический

Прибор с помощью вращающейся детали измеряет величину теплоносителя, который прошёл через сечение трубы. Активная часть устройства бывает турбинной, винтовой и в форме крыльчатки.

У тахометрических теплосчетчиков доступная цена. Несомненным плюсом устройства является простота в применении. Однако у этих приборов учёта есть и существенные недостатки. Тахометрические счетчики тепла крайне чувствительны к загрязнениям. Внутри механизма нередко оседает пыль, грязь, появляется ржавчина. Также не редки случаи гидроударов. Чтобы уменьшить загрязнение составляющих деталей, производитель разработал специальный магнито-сетчатый фильтр. У теплосчетчиков отсутствует способность сохранять данные, которые собраны за сутки.

Электромагнитный

Плюсом теплосчетчика является его высокая точность. Существенный недостаток — высокая цена. Состав прибора учёта:

• Первичный преобразователь.
• Термодатчики.
• Электронный блок.

В основе работы электромагнитного счетчика отопления лежит принцип прохождения через поток теплоносителя магнитного поля, которое даёт реакцию на его состояние. Устройству необходим тщательный уход. Электромагнитный теплосчётчик не будет работать с высокой точностью без регулярного обслуживания и периодической очистки.

Ультразвуковой

Данный вид приборов учёта используется в основном в качестве общедомового теплосчетчика. Среди ультразвуковых устройств выделяют следующие подвиды:

• Временной.
• Частотный.
• Доплеровский.
• Корреляционный.

Спецификой ультразвуковых приборов учёта является то, что теплосчетчики работают по принципу генерации ультразвука, который проходит через воду. Передатчик генерирует сигнал. После того как сигнал прошёл через толщу воды, его улавливает приёмник. Основным условием высокой точности и отсутствия погрешностей ультразвукового теплосчетчика является достаточная чистота теплоносителя.

Техобслуживание общедомовых приборов учета тепловой энергии

Техническое обслуживание счетчика предполагает поддержание его в работоспособном состоянии. Достигается это в результате проведения профилактических работ, таких как:

• осмотр и устранение причин, влияющих на износ и поломки контрольно-измерительного узла;
• проверка работы дополнительного оборудования;
• эксплуатационное обслуживание и контроль метрологической точности измерений прибора учета;
• еженедельное снятие показаний для проведения анализа и разработка рекомендаций по поддержанию необходимой температуры.

Если в ходе проверки обнаруживается неисправность, устройство демонтируют, устраняют поломку и снова устанавливают.

Чтобы получить полное представление о поддержании ОДПУ в рабочем состоянии, узнайте, как осуществляется обслуживание системы отопления МКД.
