По существующим градостроительным нормам, установка газового котла в квартире многоэтажного дома вместо центрального отопления вполне допустима.

Опытные владельцы автономной котельной говорят о том, что, для того чтобы получить официальный допуск на эксплуатацию котла в многоквартирном доме потребуется пройти несколько этапов регистрации и согласований пакета документов с контролирующими ведомствами, оформить техусловия, подготовить проект газификации котельной и приобрести оборудование по проектным спецификациям.

  • 1 Нормы монтажа газового оборудования в квартире
  • 2 Этажность и прочие требования для газификации
  • 3 Порядок оформления технических условий ТУ
  • 4 Оформление проекта
  • 5 Требования к помещению 5.1 Лучшее место для установки
  • 5.2 Требования к дымоходу
  • 6 Порядок установки газового котла в квартире
  • 7 Соблюдение безопасности
  • Нормы монтажа газового оборудования в квартире

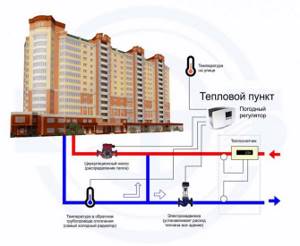

    Если многоэтажный дом имеет центральное отопление, то абоненту прежде всего нужно разорвать договор на услуги теплоснабжение с поставщиком.

    И не всегда администрация центральных теплосетей будет выполнять это в добровольном порядке, нужно готовиться к тому, что придется процедуру расторжения договора реализовывать через суд.

    Абонент также должен понимать, что при этом будет отключена подача горячей воды в квартиру и он должен заранее позаботится об источнике на ГВС.

    Базовые положения по переоборудованию жилой площади с установкой газового котла в квартире многоквартирного дома внесены в ч.1 ст.25 Жилищного Кодекса РФ, а также Постановлением №170 профильного комитета по строительству и ЖКХ от 27 сентября 2003 г.

    Действующий СНИиП устанавливает размеры топочной и габариты помещения по высоте. Кроме того он требует от владельцев котла изменить размеры дымовентиляционных каналов, поскольку изначально они рассчитывались в квартире только для удаления продуктов сгорания при пищеприготовлении.

    Базовые требования по газоходам к газовым котлам, оборудованным в многоквартирном доме:

    1. Сечение дымоотводящего канала не может быть менее сечения дымового котлового патрубка;
    2. газовые котлоагрегаты с верхним дымоотводом оборудуются вертикальным дымоотводом, протяженностью не менее 250 мм, и только потом допустимы изгибы;
    3. на полной протяженности газохода допускается установка не более трех колен;
    4. между выходом газохода сквозь стену, расстояние до потолка должно быть не менее 200 мм.

    Газовые котлы для отопления квартиры — основы выбора

    По типу установки газовые котлы могут быть настенные и напольные. И те и другие могут устанавливаться в квартирах. Более приемлемыми с эстетической точки зрения и по удобству размещения являются настенные варианты. Они имеют размеры, сопоставимые с габаритами навесных кухонных шкафчиков и неплохо вписываются в интерьер. С установкой напольных котлов несколько сложнее – не все их можно ставить вплотную к стене, хотя есть и такие варианты. Все зависит от места расположения патрубка дымохода. Если он выходит вверху, то агрегат можно придвинуть к стене.


    Напольный газовый котел смотрится несколько хуже

    Есть также одноконтурные и двухконтурные модели. Одноконтурные работают только на отопление. Двухконтурные – и на отопление и на подогрев воды для ГВС. Если вода греется у вас другим устройством, подойдет вам одноконтурный котел. Если же собираетесь греть воду газовым котлом, придется выбирать еще способ нагрева: проточный змеевиком или бойлером косвенного нагрева. Оба варианта имеют недостатки. При использовании змеевика (проточный нагрев воды) не все котлы стабильно «держат» заданную температуру. Для ее поддержания требуется выставлять специальные режимы работы (по-разному называются в разных котлах, например, «приоритет горячей воды» в Navien, Beretta или «комфорт» в Ferrolli). У бойлерного нагрева совой недостаток: на поддержание постоянной температуры воды в резервуаре тратится какое-то количество газа. Потому расход топлива больше. К тому же резерв горячей воды ограничен. И после того, как он израсходуется, приходится ждать, пока нагреется новая партия. Какой из способов нагрева воды подходит больше вам, тот и выбирайте. При проточном нагреве ориентируйтесь по производительности горячей воды в минуту, а при бойлерном нагреве, на объем бака.


    Газовый котел может быть одноконтурным или двухконтурным

    Отличаются газовые котлы по типу используемой горелки: они бывают однопозиционные, двухпозиционные и модулируемые. Самые дешевые – однопозиционные, но они же самые неэкономные, так как всегда включены на 100% мощности. Двухпозиционные чуть экономичнее – работать могут на 100% мощности и на 50%. Самые лучшие – модулируемые. Они имеют очень много режимов работы и потому экономят топливо. Их производительностью управляет автоматика, которая подает именно то количество газа, которое требуется на данный момент для поддержания заданного температурного режима.


    Так горит модулируемая горелка в газовом котле

    Горелка располагается в камере горения. Камера может быть открытого или закрытого типа. Камеры открытого типа кислород для сжигания газа берут из помещения, а продукты горения отводят через атмосферный дымоход. Камеры закрытого типа оснащаются коаксиальным дымоходом (труба в трубе), а кислород для горения берут с улицы: продукты горения отводятся по центральному контуру коаксиального дымохода, а воздух поступает по наружному.

    Напольные газовые котлы могут быть с надувной или атмосферной горелкой. В квартирах разрешены к установке модели с атмосферной горелкой (при использовании надувной требуется отдельное помещение). Большинство напольных модификаций используют закрытую камеру горения и соответственно, оснащены турбиной и коаксиальным дымоходом.

    Этажность и прочие требования для газификации

    В соответствии с действующим СНиП и СП, монтаж или перенос газового котла в многоквартирном доме допускается при наличии необходимой площади помещения и надежной системы дымоотвода, соответствующей правилам безопасной эксплуатации газового оборудования.

    Устанавливают такое оборудование только в нежилых комнатах: кухне либо вспомогательных помещениях имеющих окно, дверь и надежную вентиляцию.

    Этажность имеет большое значение для получения разрешения. Ранее были установлены лимиты для установки газовых котлов от 5 до 9 этажей.

    Сейчас нормы установки газового котла уточнены п. 5.18 СП 402-1325800/18 допускается устанавливать автономный котел в жилых зданиях высотой до 28 м.

    О разновидностях газового оборудования


    Установка газовых котлов
    Установка газового оборудования в любом случае потребует хождения по инстанциям, получения необходимых разрешений и целого вороха разнообразных документов. Как приборы, так и само помещение должны отвечать требованиям и нормам, заложенным в нормативной документации. Установка агрегатов должна выполняться по правилам. Тем не менее, прежде чем начинать поход по контролирующим организациям, стоит разобраться в разновидностях газового оборудования, используемого для отопления и горячего водоснабжения.

    Для создания полноценной системы отопления и горячего водоснабжения потребуется установка двухконтурного котла. Агрегат должен иметь всю необходимую автоматику. Такие приборы дорого стоят, а их установка должна выполняться только специалистами.

    Бюджетный вариант — это использование газового оборудования только для получения горячей воды. То есть речь идет о газовой колонке. По сравнению с электронагревателями она эффективнее и дешевле в эксплуатации. Даже дорогостоящий прибор окупится уже примерно через полтора года. Здесь нужно учитывать, что его установка допустима не во всех квартирах. Преимущество водогреек заключается в том, что их легко можно поставить самостоятельно. Решать, какой вариант выбрать, нужно исходя из конкретных условий.

    Порядок оформления технических условий ТУ

    Технические условия получают в региональном отделении газоснабжающей организации. Это самый важный документ, без него начинать работу по обустройству автономного источника отопления просто бессмысленно.

    Предприятие поставщик газа должен принять заявление, установить, можно ли поставить газовый котел в квартире, выдать ТУ на руки заказчику или дать письменный отказ с аргументацией.

    Собственник помещения может обжаловать действия монополиста в судебном порядке.

    Составление заявление для получения лучше поручить специалисту, потому, что изначально неправильная указанная мощность котла, в дальнейшем станет причиной некачественного теплоснабжения.

    Учитывая, что не все заказчики сегодня технически могут подготовить нужные документы, существуют организации, которые берутся установить газовый котел в квартире «под ключ», начиная с момента получения ТУ и до ввода его в эксплуатацию. Это будет чуть дороже, но зато с гарантией результата.

    Для оформления разрешительных документов для разработки проектной документации потребуется получить заключение от пожарного надзора, ЖКХ о состоянии систем вентиляции.

    Если вентиляция не сможет обеспечить работу котла, особенно для конструкций с открытыми топками, инспекция выдает предписание на реконструкцию вентиляционных систем.

    Оформление проекта

    Проект разрабатывается с учетом фактического состояния квартиры и всех плюсов и минусов котла, а также условий отмеченных в ТУ. Созданием проекта могут заниматься исключительно специалисты, имеющие лицензию на право выполнения соответствующих работ.

    Далее, готовый проект направляется для согласования в региональные отделения надзорных ведомств, контролирующих безопасную эксплуатацию газового оборудования: горгаз, пожарная инспекция, СЭС, управляющая компания, архитектура и иные заинтересованные организации, занимающиеся эксплуатацией инженерных сетей многоквартирного дома. Перечень согласований можно получить в отделе архитектуры муниципального образования.

    Примерный перечень документов для получения согласования установки газового котла:

    1. Проект со схемами и спецификацией оборудования.
    2. Технический паспорт котла от производителя.
    3. Инструкция по безаварийному обслуживанию котла от производителя.
    4. Сертификаты на газовый котел в квартире и оборудование на соответствие государственным нормам по качеству требованиям пожарной безопасности и СЭС.

    Требования к помещению

    Помещение, отведенное под установку котла в квартире многоквартирного дома, должно соответствовать противопожарным и санитарным требованиям.

    Установка газовых котлов разрешается в нежилом помещении, допустимого объема комнаты, имеющей дверь и окно.

    Стена для размещения котла должна быть капитальной или дополнительно усиленной, чтобы она смогла выдержать конструкцию агрегата.

    Все поверхности, примыкающие к котлу, должны быть изолированы жаростойким материалом, в том числе пол и потолок. Фронт котла должен иметь свободное пространство не менее 100 см для его обслуживания и ремонта.

    Основные характеристики нежилого помещения для установки котла согласно СНиП 42-01 и МДС 41.2-2000:

    • минимальная высота потолков — 2.5 м;
    • оконная площадь из расчета 0.03 м2 на 1м3 объема помещения;
    • конструкция элементов комнаты должен соответствовать огнестойкости не ниже REI 45 ;
    • дверь в помещении обязана иметь ширину 80 см и нижний зазор 2 см;
    • помещение должно иметь приточно-вытяжную вентиляцию с 3-х кратным воздухообменом в час по объему помещения, плюс дополнительный объем для горения газового топлива в котле.

    Лучшее место для установки

    Наиболее подходящим помещением является кухня, особенно в связи с тем, что в ней уже расположен газовый ввод. Минимальная площадь топочной под размещения котлоагрегата с закрытой топкой должна быть не менее 4 м2.

    Если у владельца имеются сомнения по вопросу размещения котла в квартире многоэтажного дома, необходимо обратится с консультацией в газовую службу, которая проверит технические возможности существующих комнат, тем более что данное исследование будет обязательным перед выдачей технических условий.

    Требования к дымоходу

    Системы дымоотвода и вентиляцию обеспечивают безопасную эксплуатацию газовых котлов для отопления квартиры, поэтому к ним предъявляются особые требования со стороны газовой, пожарной инспекции и СЭС.

    В большинстве случаев система вентиляция квартир малоэтажных домов не предназначена для отвода дымовых газов котла, поэтому предпочтительно поставить газовый котел с закрытой топочной камерой, имеющих коаксиальных газоход, расположенный горизонтально с выходом через стену.

    Преимуществом данной конструкцию является то, что забор воздуха будет осуществляться извне помещения по внешней трубе коаксиальной системы, то есть он не будет влиять на санитарно-эпидемиологическое качество воздушной среды в жилом помещении.

    Размер сечения коаксиального дымоотвода определяется заводом-изготовителем котла и обозначается в паспорте котельного оборудования.

    Порядок установки газового котла в квартире

    Газовый котел устанавливается специальной монтажной организацией имеющей разрешительные документы на право соответственных работ. Работы ведутся исключительно по утвержденному проекту.

    После того как проект будет утвержден контролирующими органами, по спецификациям выбирается соответствующее оборудование. Перед монтажом газового котла проверяется комплектность и исправность приобретенных товаров.

    Алгоритм выполнения монтажных работ в квартире с центральным отоплением многоэтажного дома:

    1. Устанавливают защитное огнестойкое покрытие на стену размещения агрегата.
    2. Размещают под горизонтальный уровень анкерное крепление, оно обычно идет в комплекте с котлом.
    3. Навешивают агрегат на крепление и проверяют уровнем горизонтальность.
    4. Выполняют обвязку котла с внутридомовыми инженерными системами: вода, отопительные трубы и электросети.
    5. Подключение котла по газовой стороне с установкой коммерческого прибора учета газа выполняются представителем горгаза.
    6. Подключение электропитания и обустройство защитной заземляющей системы от газового котла выполняются электротехническим персоналом.
    7. Подключают к электричеству, проверяют работоспособность системы заземления.
    8. Первый пуск после проверки выполнения правил установки газового котла выполняет представитель горгаза.
    9. Оформляется акт ввода котла в эксплуатацию с представителями заказчика, проектной и монтажной организации, а также пожарной инспекции, отдела архитектуры и СЭС.

    Газовый котел и безопасность

    Как только вы решите перевести свою квартиру на автономное отопление, необходимо внимательно изучить все нюансы такой возможности, четко придерживаясь правил безопасности. Помните: вода и горячие газы должны проходить в теплообменнике котла противотоком, иначе при любой автоматике устройство может взорваться. Поэтому при монтаже так важно не перепутать холодные и горячие трубы.

    После гидрообвязки системы еще раз внимательно осмотрите ее. Если же в отопительную систему заливался антифриз, обязательно слейте его и дважды промойте патрубки чистой водой. Примесь антифриза в воде также очень взрывоопасна.

    Установите фильтры для грубой очистки проходящей воды, которые размещают в самых нижних точках системы. Иначе создается опасность накопления грязевых отложений между ребрами теплообменника, не говоря уже о большом расходе газа.

    Слив отстоя через грязевики выполняют в начале и в конце отопительного сезона, попутно проверяя состояние всей системы.

    Если в вашем котле предусмотрен встроенный расширительный бак и система обезвоздушивания, то прежний расширительный бак нужно убрать, наглухо перекрыв воздушный кран. Перед выполнением процедуры обязательно проверьте его состояние: подсос воздуха также может создать опасную ситуацию.

    Соблюдение безопасности

    При вводе котла в эксплуатацию представитель горгаза проводит первичный инструктаж с совершеннолетними пользователями газового оборудования по правилам безопасной эксплуатации.

    В процессе инструктажа, пользователей знакомят с требования и запретами при эксплуатации системы газоснабжения, например, недопустимости выполнения самовольного переоборудования системы газоснабжения в доме.

    Обязанности собственника газового котла в квартире:

    1. Необходимо тщательным образом выучить правила пользования котлом и исполнять их в процессе эксплуатации.
    2. Тщательно контролировать исправную работу двухконтурного газового котла и вспомогательного оборудования по режимным картам завода-изготовителя.
    3. Проводить периодическую очистку внутренних и внешних поверхностей нагрева котла от накипи и сажи, а также очистку газоотводящих каналов.
    4. Постоянно контролировать наличие тяги в топке.
    5. Мгновенно извещать ГРО о неполадках в газовой системе квартиры.
    6. При внезапном прекращении подачи газа перекрывают все газовые вентили в квартире и сообщают в службу по телефону 04.

    Кроме того, при отъезде из квартиры более чем на 30 дней нужно извещать газовую службу об отсутствии жильцов и оставлять им свои контактные данные для связи, в случае аварийных ситуаций на газовой линии.

    Монтаж автономной системы отопления в квартире пошагово

    Согласование всех планируемых переделок с соответствующими организациями. Уведомление соседей о том, что в такое-то время планируются работы. Временные рамки надо будет оговорить заранее, поскольку таким ремонтным работам всегда сопутствует сильный шум. Вам же не нужны конфликты с соседями. Если отопление планируется газовое, то надо заранее оборудовать специальный дымоход. Если прибор будет электрический, то придется заранее провести для его питания отдельную линию соответствующей мощности. На месте установки отопительного устройства отделка пола должна быть из негорючего материала. По нормативам предусмотрено и определенное расстояние от стен и предметов обстановки. Следующим шагом будет проведение разметки под котел, труб и радиаторов согласно подготовленному проекту. Если в системе будет работать газовый котел, потребуется установить прибор учета расхода газа. В случае с электрическим оборудованием это не требуется. Купите и доставьте котел на место установки. Еще в магазине проверьте его на комплектность, а также на отсутствие видимого брака и повреждений. Даже незначительные царапины на корпусе могут свидетельствовать о том, что котел либо неправильно перевозился, либо его роняли грузчики. А все это может привести к поломкам, которые не заметны при покупке, и могут обнаружиться только в процессе эксплуатации. Монтаж газового оборудования

    Особое внимание следует уделить выравниванию котла по горизонтали и вертикали; только правильная установка гарантирует стабильную работу такого нагревательного прибора. Прокладка труб отопления согласно схеме проекта. Как правило, используются схемы с принудительной циркуляцией теплоносителя

    А потому если внутри газового котла насос не предусмотрен, то его потребуется приобрести и установить. Обвязка котла – подключение оборудования к трубам водоснабжения и газоснабжения. А также выхода на дымоход. Подключение радиаторов отопления. При необходимости приобретение и установка новых нагревательных элементов. Испытательный запуск автономной системы отопления. Он необходим для того, чтобы найти и устранить возможные протечки в стыках, и проверить работоспособность газового или электрического оборудования, а также эффективность всей системы.

    Автономная система обогрева – это выгодно и эффективно. Однако не стоит забывать и о том, что автономное отопление в квартире своими руками – это небезопасное предприятие. Более того, если планируется использовать газовое оборудование, то монтировать его должны только специалисты.

    В целом же мы ответили на вопрос, можно ли в квартире установить автономное отопление: не только можно, но часто и нужно. Ведь оплата коммунальных услуг с каждым годом только растет, а счета за тепло как раз – самые большие.
